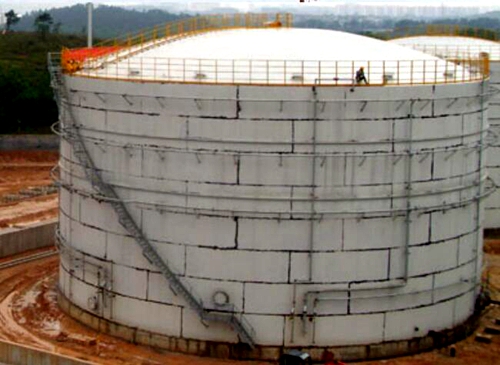

拱頂、內浮頂儲罐固定式水噴淋消防冷卻裝置
- ●設計依據：
GB50219 《水噴霧滅火系統設計規范》
GB50160 《石油化工企業設計防火規范》
GB50084 《自動噴水滅火系統設計規范》
●工
產品詳細
GB50219 《水噴霧滅火系統設計規范》
GB50160 《石油化工企業設計防火規范》
GB50084 《自動噴水滅火系統設計規范》
●工作原理：在一定壓力下，消防水通過噴淋消防冷卻裝置水幕噴頭在罐壁外表面形成水膜，水膜沿著罐壁流淌吸收輻射熱，起到消防冷卻降溫的作用。
●型號標記：

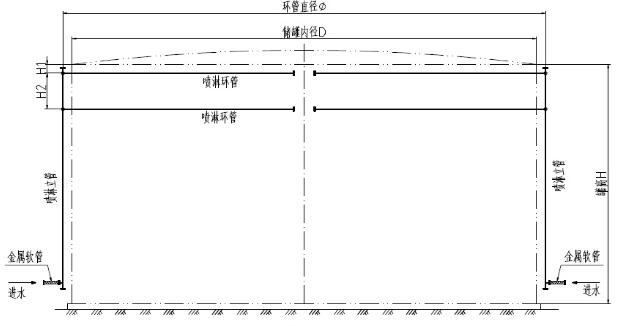

拱頂、內浮頂儲罐噴淋消防冷卻裝置方案示意圖
●拱頂、內浮頂儲罐噴淋消防冷卻裝置設計參照表:
| 序號 | 型號 | 儲罐規格（參考） | 噴淋消防冷卻裝置基本參數 | |||||
| 公稱容積（m3） | 內徑D （mm） |
高度H （mm） |
冷卻水噴淋強度 （L/min.m2） |
環管 | 立管 | |||
| 層數 | 供水路數 | 管徑 | ||||||
| 1 | SPL/GCG-50-2.5 | 50 | 4000 | 5520 | 2.5 | 1 | 1路 | DN50 |
| 2 | SPL/GCG-100-2.5 | 100 | 5000 | 6900 | 2.5 | 1 | 1路 | DN65 |
| 3 | SPL/GCG-200-2.5 | 200 | 6550 | 6550 | 2.5 | 1 | 1路 | DN65 |
| 4 | SPL/GCG-250-2.5 | 250 | 6400 | 8200 | 2.5 | 1 | 1路 | DN65 |
| 5 | SPL/GCG-300-2.5 | 300 | 7000 | 9660 | 2.5 | 1 | 1路 | DN80 |
| 6 | SPL/GCG-400-2.5 | 400 | 8000 | 9660 | 2.5 | 1 | 2路 | DN65 |
| 7 | SPL/GCG-600-2.5 | 600 | 8200 | 12420 | 2.5 | 1 | 2路 | DN80 |
| 8 | SPL/GCG-800-2.5 | 800 | 9400 | 12420 | 2.5 | 1 | 2路 | DN80 |
| 9 | SPL/GCG-1000-2.5 | 1000 | 11000 | 12640 | 2.5 | 1 | 2路 | DN80 |
| 10 | SPL/GCG-1500-2.5 | 1500 | 13500 | 11550 | 2.5 | 1 | 2路 | DN80 |
| 11 | SPL/GCG-2000-2.5 | 2000 | 14500 | 14220 | 2.5 | 1 | 2路 | DN100 |
| 12 | SPL/GCG-3000-2.5 | 3000 | 17000 | 15400 | 2.5 | 1 | 2路 | DN100 |
| 13 | SPL/GCG-4000-2.5 | 4000 | 19000 | 16180 | 2.5 | 1 | 2路 | DN125 |
| 14 | SPL/GCG-5000-2.5 | 5000 | 21000 | 16580 | 2.5 | 2 | 2路 | DN125 |
| 15 | SPL/GCG-7000-2.5 | 7000 | 25000 | 16580 | 2.5 | 2 | 2路 | DN125 |
| 16 | SPL/GCG-10000-2.5 | 10000 | 30000 | 16580 | 2.5 | 3 | 4路 | DN100 |
| 17 | SPL/GCG-20000-2.5 | 20000 | 40500 | 17800 | 2.5 | 3 | 4路 | DN125 |
| 18 | SPL/GCG-30000-2.5 | 30000 | 48000 | 19180 | 2.5 | 3 | 4路 | DN150 |
說明：
1、 儲罐噴淋消防冷卻裝置選用ZSTM B型水幕噴頭（也可根據用戶要求選擇），
噴頭工作壓力不低于0.15Mpa，噴頭噴口距罐壁不大于700mm；
2、 噴頭材質分為不銹鋼、銅合金等；
3、 整套裝置采用法蘭連接，分段預制，整體熱浸鍍鋅防腐處理；
4、 我公司可根據用戶所提供的罐體參數，實行一對一專門設計。
2、 噴頭材質分為不銹鋼、銅合金等；
3、 整套裝置采用法蘭連接，分段預制，整體熱浸鍍鋅防腐處理；
4、 我公司可根據用戶所提供的罐體參數，實行一對一專門設計。
